Помогите распиновкой на ECU (ECM)

[Zombie472]

[color=rgb(51, 51, 51)][font=verdana][size=13px]Друзья подскажите пожалуйста мне нужна распиновка ЭБУ на евро импрезу 2006 года лису.[/size][/font][/color][color=rgb(51, 51, 51)][font=verdana][size=13px]Конкретно вот в этом разъеме (b136) 13 (тренадцатый) пин у меня сейчас идет на датчик под тормозом. Совпадает и по цвету и никуда не звониться кроме одного контакта в том разъеме под педалью тормоза.

Распиновка мне нужна так как хочу сделать себе круиз. В мозгах есть все ножки, а разъемах не все.[/size][/font][/color]
[color=rgb(51, 51, 51)][font=verdana][size=13px]Мозги у меня [/size][/font][/color][size=13px][font=Verdana][color=rgb(51, 51, 51)]CS[/color][/font][/size]
[/color][color=rgb(51, 51, 51)][font=verdana][size=13px]22611AL840
[/size][/font][/color][color=rgb(51, 51, 51)]

[Piligrim]

он туда и идет

[Zombie472]

он туда и идет

Так где взять полную распиновку?

[Piligrim]

http://pdftown.com/Subaru-Impreza-2006-Service-Manual.html

[Zombie472]

http://pdftown.com/Subaru-Impreza-2006-Service-Manual.html

Спасибо, вроде этот мануал чем то отличается от того что у меня есть, а подскажите пожалуйста в каком файлике можно посмотреть распиновку ?

[Zombie472]

http://pdftown.com/Subaru-Impreza-2006-Service-Manual.html

И чего то я немного не понимаю.

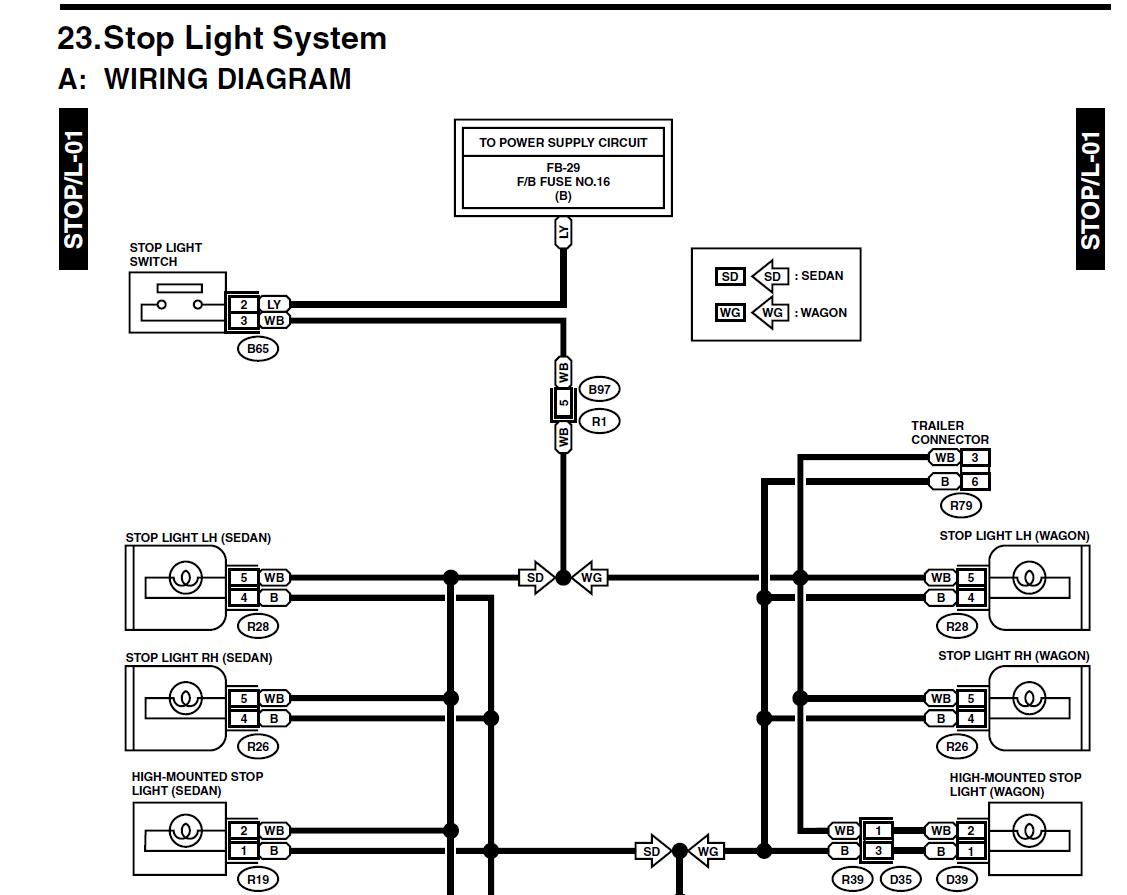

Например вот 125 страница. Stop light system. Вон мой концевик Stop light switch который под педалью тормоза, из него по названиям вижу два провода WB (как я подозреваю White Blue тоесть бело голубой) и еще какой то.
Так вот бело голубой провод от концевика у меня звониться как я писал на 13 ногу разъема B136 тоесть на мозг, а тут же на схеме бело голубой провод идет на разъем B97 и дальше к стопокам.

[Piligrim]

Друзья подскажите пожалуйста мне нужна распиновка ЭБУ

  сам забыл что спрашивал?

[Zombie472]

  сам забыл что спрашивал?

Да нет мне нужна распиновка, там я не могу ее найти.

[Piligrim]

Нужно искать раздел  "Engine Control Module (ECM) I/O Signal"  в файле "Engine (Diagnostics)"

[Zombie472]

Нужно искать раздел  "Engine Control Module (ECM) I/O Signal"  в файле "Engine (Diagnostics)"

Тогда я не понимаю где там мой мозг. Как я понимаю мне надо выбрать не турбо движок тоесть H4SO? H4DOTC Engine это турбо движок.

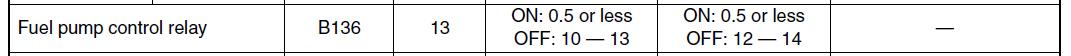

Выбираю захожу куда вы написли и вижу что B136 13 нога это что то связанное с топливным насосом. =( значит мозн не тот. Где вы нашли именно мою распиновку?
Хотя у меня двиг больше похож на h4do
Так как H4SO это скорее всего двух вальный а у меня 4 вальный двиг.

[Zombie472]

Ура нашел =) в интернете http://www.forester-manual.ru/index.html
Как то я видел этот мануал но забыл. Или не придал значения потому что это Форестер. Блин жаль что это форестер.Если смотреть H4DO то действительно совпадает по этой ноге, но если смотреть по H4SO то не совпадает с мануалом на импрезу. Попробую еще пару вещей прозвонить сравнить. Но вообще хотелось бы на импрезу, и все таки H4DO это вроде как в литровый четырех вальный а у меня 1.5 EJ154
Хотя знаю ставили мотор EJ204 атмосферник вместо EJ154 и он работал без замены мозгов и косы.

[Zombie472]

Много чего совпадает от распиновки форестера атмосферного, но вот наткнулся что по распиновке С25 идет на датчик педали сцепления а у меня по прозвону С34.
Нашел по цвету и прозвонил. Звонился на землю, выдернул разьем на землю перестало звониться значит оно и в разъем ткнулся прозвонил звонится.
Единственное что мне никак не прозвонить это отсутствующую проводку а именно С12, С14, С23 я не могу узнать из ECU те ли это пины.
По распиновке на форик С12 идет на датчик под тормозом вторая цепь датчика. С14 идет на кнопку включения круиза, а С23 на различные положения рычажка круиза.
Так что может кто помочь найти распиновку чтобы C34 (B136) Шел на педаль сцепления?
На найденной распиновке он идет на "Выключатель стартера"
